| 电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置。 |

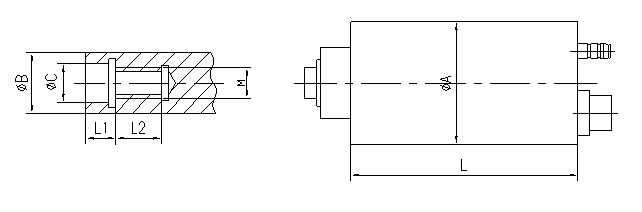

电主轴技术参数及结构尺寸
Electric Spindle Specifications and Dimensions |
 |
型号Type |
转速Speed(r/min) |
电机参数Motor Specificationsbsp |
功率Power(KW) |
电压Voltage(V) |
电流Current(A) |
频率Frequency(Hz) |
扭距orque(Nm) |
SD9-4/1 |
9000 |
15 |
350 |
40 |
300 |
15.9 |
SD12 |
12000 |
6 |
220 |
22 |
200 |
4.8 |
SD12/18 |
1200
18000 |
4.5
8 |
290
350 |
15
28 |
200
300 |
3.6
5.5 |
2SD24A |
24000 |
4 |
350 |
9.5 |
800 |
1.6 |
3SD24 |
24000 |
6 |
350 |
13 |
800 |
2 |
4SD24-4A |
24000 |
12 |
350 |
28 |
800 |
3.6 |
4SD30-4 |
30000 |
7.5 |
350 |
17 |
1000 |
2.4 |
4SD36A |
36000 |
5.5 |
350 |
12 |
600 |
1.5 |
4SD42 |
42000 |
5 |
350 |
11 |
700 |
1.1 |
4SD51A |
51000 |
4 |
350 |
9 |
850 |
0.7 |
4SD60B |
60000 |
3.5 |
350 |
8.5 |
1000 |
0.6 |
4SD75 |
75000 |
2.5 |
350 |
6 |
1250 |
0.3 |
4SD90 |
90000 |
2 |
350 |
5 |
1500 |
0.2 |
|
| |
润滑方式Lubrication |
冷却方式Collant |
轴承Bearing |
尺寸DimensionsφA x L |
轴端尺寸Quill Dimensions |
φB |
φc |
M |
L1 |
L2 |
油脂Grease |
水Water |
7011CTAP4x3
7207CTAP4x2 |
170x310 |
53 |
33 |
33x1.5 |
46 |
28 |
油脂Grease |
水Water |
7208CTAP4x2
7207CTAP4x2 |
170x310 |
37 |
20 |
16x1.5 |
35 |
20 |
油脂Grease |
水Water |
7008CTAP4x2
7007CTAP4x2
|
170x260 |
37 |
20 |
16x1.5 |
35 |
20 |
油脂Grease |
水Water |
7006CETAP4x2
7005CETAP4x2 |
140x220 |
28 |
16 |
16x1.5 |
29 |
23 |
油脂Grease |
水Water |
7006CTAP4x2
7005CTAP4x2 |
140x257 |
28 |
16 |
16x1.5 |
29 |
23 |
油雾Oilmist |
水Water |
7008CETAP4x2
7007CETAP4x2 |
170x306 |
38 |
22 |
22x1.5 |
40 |
15 |
油雾Oilmist |
水Water |
7007CETAP4x2
7006CETAP4x2 |
140x254 |
33 |
16 |
16x1.5 |
30 |
20 |
油雾Oilmist |
水Water |
7006CETAP4x2
7005CETAP4x2 |
140x254 |
28 |
14 |
14x1.5 |
24 |
17 |
油雾Oilmist |
水Water |
7005CETAP4x2
7003CETAP4x2 |
120x237 |
23 |
14 |
14x1.5 |
22 |
20 |
油雾Oilmist |
水Water |
7004CETAP4x2
7003CETAP4x2 |
120x235 |
18 |
10 |
10 |
18 |
15 |
油雾Oilmist |
水Water |
7003CETAP4x2 |
100x213 |
16 |
8 |
8 |
16 |
15 |
油雾Oilmist |
水Water |
7002CETAP4x2
7001CETAP4x2 |
100x180 |
14 |
8 |
8 |
15 |
15 |
油雾Oilmist |
水Water |
7001CETAP4x4 |
100x171 |
11 |
6 |
6 |
11 |
13 |
|

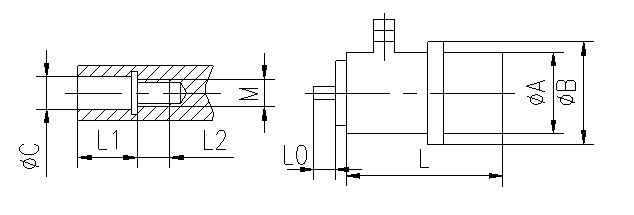

专用电主轴技术参数及结构尺寸
Special Electric Spindle Specifications Dimensions |
 |
型号Type |
转速Speed(r/min) |
电机参数Motor Specificationsbsp |
功率Power(KW) |
电压Voltage(V) |
电流Current(A) |
频率Frequency(Hz) |
扭距orque(Nm) |
3MZ143A/1-92特 |
60000 |
1.5 |
350 |
5 |
1000 |
0.2 |
3MZ143A/1-92D |
51000 |
2.2 |
350 |
9 |
850 |
0.3 |
4SD90F |
60000
90000 |
1.5 |
220
350 |
5 |
1000
1500 |
0.2 |
4SD150F |
150000 |
1 |
350 |
3 |
2500 |
0.1 |
|
| |
润滑方式Lubrication |
冷却方式Collant |
轴承Bearing |
外形尺寸Overall Dimensions |
轴端尺寸Quill Dimensions |
φA |
φB |
L |
L0 |
φC |
M |
油雾 Oilmust |
油雾Oil/must |
水Water |
7002CTAPx1
7002CTAP4x1 |
85 |
108 |
112 |
8 |
8 |
8 |
油雾 Oilmust |
油雾Oil/must |
水Water |
7003CTAPx1
7002CTAP4x1 |
85 |
108 |
112 |
8 |
8 |
8 |
油雾 Oilmust |
油雾Oil/must |
水Water |
7001CTAP4HQ
7001CTAP4HQ |
85 |
108 |
112 |
8 |
6 |
6 |
油雾Oil/air |
|
水Water |
B71900P4HQx2 |
85 |
108 |
112 |
8 |
6 |
6 |
|
|
